气体瓦斯继电器如何在现场校验

       基于压电转换法的瓦斯继电器校验方法，将瓦斯继电器的动作流速值转换为对其弹簧拉力的测量，进而将力转换为电信号的大小，实现电子化地快速测量。此方法简单、方便，利用集成的电子化元件，可以将压力传感器集成在便携式的智能化瓦斯继电器校验装置，无需传统笨重的油泵式校验台，即可完成瓦斯继电器的现场校验工作。

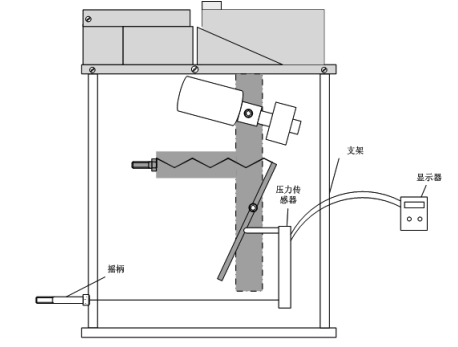

       如图所示，将压力传感器安装在瓦斯继电器的油流挡板上，通过摇柄对压力传感器施加缓慢匀速的拉力，使得压力传感器与挡板缓慢偏转。压力传感器与智能控制单元相连，实时计算不同压力下对应的瓦斯继电器油流速。当拉力增大到一定值时，挡板偏转达到定制设定值，瓦斯继电器动作，此时智能控制单元显示压力传感器此时对应的瓦斯继电器油流速大小，从而实现了基于压电转换法的瓦斯继电器动作流速值得定值校验。
